KELEBEK VANALAR | ENDÜSTRİYEL AKIŞ KONTROL ÇÖZÜMLERİ
Pnoterm'in geniş ürün yelpazesine sahip kelebek vanaları, çeşitli endüstriyel uygulamalarda sıvı, gaz ve bulamaç akışını hassas ve verimli bir şekilde kontrol etmek için tasarlanmıştır. Güvenilir ve uygun maliyetli çözümlerimizle tanışın.
BİLGİ ALIN / TEKLİF İSTEYİN
Kelebek Vanalar: Endüstriyel Proseslerde Hızlı ve Verimli Kontrol
Kelebek vanalar, boru hattında akışkanın geçişini kontrol eden, hızlı açma ve kapama kabiliyetine sahip çeyrek turlu vanalardır. İçindeki diskin 90 derece dönmesiyle akışı tamamen açar veya kapatır. Kompakt tasarımları, hafif yapıları ve geniş çap aralığı avantajlarıyla birçok sektörde tercih edilirler.
- Hızlı açma/kapama özelliği.
- Kompakt ve hafif tasarım.
- Geniş çap ve malzeme seçenekleri.
- Düşük basınç düşümü ve yüksek akış kapasitesi.
- Kolay montaj ve bakım.
- Çeşitli aktüatör seçenekleriyle otomasyona uygunluk.
Kelebek Vana Modelleri
Projenizin bağlantı ve uygulama gereksinimlerine göre çeşitli kelebek vana modelleri sunmaktayız.

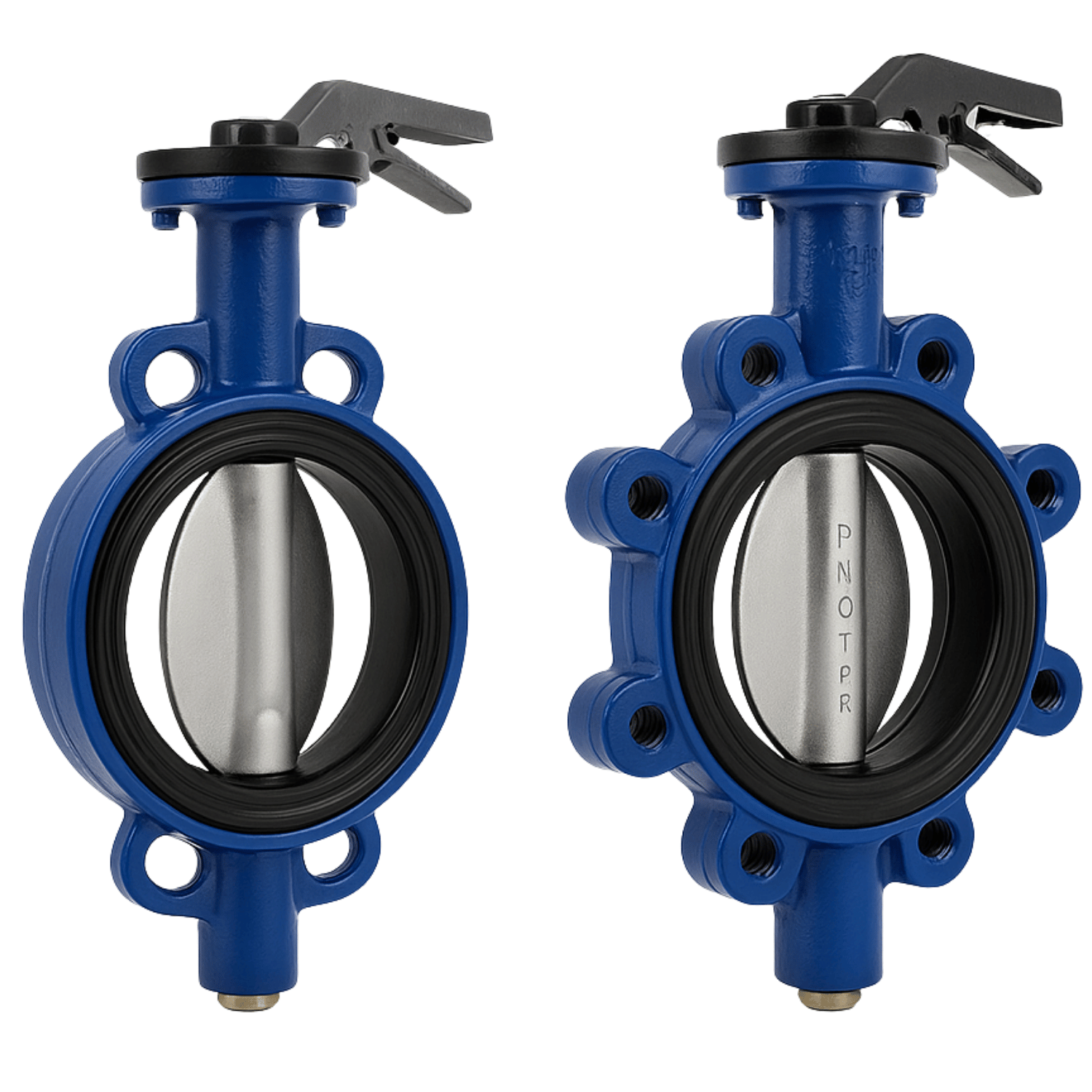

Wafer Tip Kelebek Vana
İki flanş arasına sıkıştırılarak monte edilen, civataların direkt vananın gövdesinden geçmediği kompakt model. Geniş kullanım alanına sahiptir.
Detayları İncele

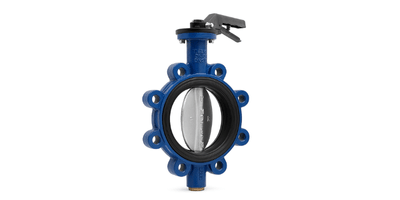

Lug Tip Kelebek Vana
Her iki tarafta da cıvata delikleri bulunan, tek taraflı boru sökülerek hattın boşaltılabildiği modeldir. Bakım kolaylığı sağlar.
Detayları İncelePnoterm Kelebek Vana Çeşitleri ve Modelleri
Wafer Kelebek Vanalar
İki flanş arasına sıkıştırılarak monte edilen, kompakt ve ekonomik bir kelebek vana tipidir. Geniş uygulamalar için idealdir.

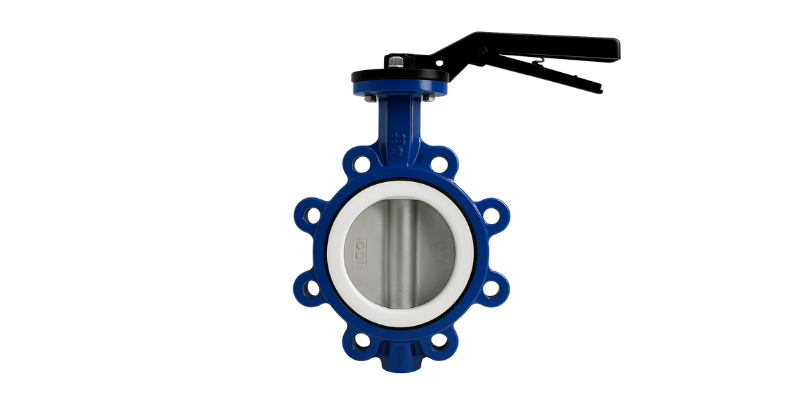

Wafer Vanaları İnceleLug Kelebek Vanalar
Her iki tarafında ayrı dişli kulakçıkları bulunan, tek taraflı veya çift taraflı boru sökme imkanı sunan güvenilir montaj seçeneğidir.
Lug Vanaları İnceleFlanşlı Kelebek Vanalar
En yüksek sızdırmazlık ve sağlam bağlantı için boru hatlarına doğrudan flanşla bağlanan, üstün performanslı kelebek vanalar.

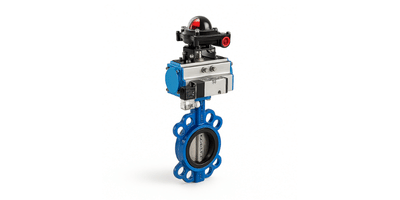

Flanşlı Vanaları İncelePnömatik Aktüatörlü Kelebek Vanalar
Basınçlı hava ile otomatik kontrol sağlayan, hızlı açma/kapama ve uzaktan erişim imkanı sunan otomasyon çözümleri.
Pnömatik Aktüatörlü VanalarElektrikli Aktüatörlü Kelebek Vanalar
Elektrik motoru ile çalışan, hassas kontrol ve pozisyonlandırma imkanı sunan, uzaktan kumandalı akış kontrol çözümleri.

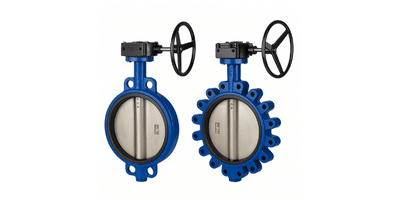

Elektrikli Aktüatörlü VanalarManuel (Kol & Dişli Kutulu) Kelebek Vanalar
Ekonomik ve güvenilir el ile kontrol için kol veya dişli kutusu mekanizmalı standart kelebek vanalar.
Manuel Kelebek VanalarKelebek Vanaların Temel Teknik Özellikleri ve Malzeme Seçenekleri
Vana Tipleri
- Wafer Tip Kelebek Vanalar
- Lug Tip Kelebek Vanalar
- Flanşlı Tip Kelebek Vanalar
Gövde Malzemeleri
- GG25 Döküm Demir
- GGG40.3 Sfero Döküm
- Paslanmaz Çelik (CF8M)
- Bronz (Opsiyonel)
Disk Malzemeleri
- AISI 304/316 Paslanmaz Çelik
- Alüminyum Bronz
- Ductile Iron (Epoksi Kaplı)
Sızdırmazlık Malzemeleri (Liner)
- EPDM (Etilen Propilen Dien Monomer)
- NBR (Nitril Bütadien Kauçuk)
- Viton (Fluorocarbon Rubber)
- Silikon
- PTFE (Teflon)
Çalışma Basıncı
- PN10, PN16 (modele ve çapa göre değişir)
Çalışma Sıcaklığı
- -20°C ile +180°C (malzemeye göre değişir)
Bağlantı Standardı
- EN 1092-2, ANSI B16.5
Aktüatör Seçenekleri
- Manuel Kol
- Dişli Kutusu
- Pnömatik Aktüatör (DA/SR)
- Elektrikli Aktüatör
Kelebek Vanalar: Geniş Çaplı ve Verimli Akış Kontrolünün Anahtarı
Endüstriyel proseslerde büyük çaplı boru hatlarında sıvı, gaz veya viskoz akışkanların akışını kontrol etmek için Kelebek Vanalar ideal ve ekonomik bir çözümdür. Pnoterm olarak sunduğumuz kelebek vanalar, basit ancak etkili tasarımlarıyla hızlı açma/kapama imkanı sunar. İçerisindeki disk şeklindeki kapatma elemanının 90 derece dönmesiyle akışı tamamen açar veya kapatır. Bu vanalar, hem On/Off (tam açık/kapalı) hem de belirli uygulamalarda kısmi akış kontrolü için kullanılabilir.
Kelebek Vana Nedir ve Çalışma Prensibi
Bir kelebek vana, boru hattı içine yerleştirilmiş, mil etrafında dönen disk (genellikle "kelebek" olarak adlandırılır) ile akışı düzenleyen bir vana türüdür. Disk, akışkan geçişine paralel konumdayken vana tamamen açıktır ve minimum basınç kaybı ile akışa izin verir. Disk 90 derece döndürülerek akış yönüne dik konuma getirildiğinde ise akış tamamen kesilir. Bu çeyrek dönüş hareketi, vananın çok hızlı bir şekilde açılıp kapanmasını sağlar.
Kelebek vanalar, genellikle bir manuel kol (lever) veya daha büyük çaplar ve hassas kontrol gerektiren uygulamalar için bir dişli kutusu (gearbox) ile kumanda edilir. Dişli kutusu, operasyon için gereken torku azaltarak büyük vanaların daha kolay çalıştırılmasını sağlar ve daha hassas konumlandırma imkanı sunar.
Neden Kelebek Vana Tercih Etmelisiniz?
Kelebek vanalar, sağladığı çeşitli avantajlarla birçok endüstriyel uygulama için tercih edilen bir seçenektir:
- Ekonomik Çözüm: Özellikle büyük çaplı vanalar için küresel vanalara göre daha uygun maliyetlidirler.
- Hafif ve Kompakt Tasarım: Diğer vana türlerine kıyasla daha hafif ve az yer kaplarlar, bu da kurulum ve bakım kolaylığı sağlar.
- Düşük Basınç Düşüşü: Tam açık konumda disk akış yoluna paralel olduğu için akışkanın basınç kaybı minimaldir.
- Hızlı Çalışma: 90 derecelik çeyrek dönüş hareketi sayesinde hızlı açma/kapama operasyonları sunarlar.
- Viskoz ve Partiküllü Akışkanlara Uyum: Basit ve doğrusal olmayan akış yolları sayesinde tortulu, çamurlu veya partikül içeren akışkanlarda tıkanma riskini azaltır.
- Geniş Çap Seçenekleri: DN50'den başlayıp çok büyük çaplara kadar geniş bir ölçü aralığında bulunabilirler.
Neden Pnoterm Kelebek Vanaları Tercih Etmelisiniz?
Yüksek Performans ve Güvenilirlik
Zorlu endüstriyel koşullarda bile uzun ömürlü ve sorunsuz çalışma.
Çeşitli Bağlantı Tipleri
Wafer, Lug ve Flanşlı seçeneklerle her türlü boru hattına kolay entegrasyon.
Esnek Kontrol Seçenekleri
Manuel, pnömatik ve elektrikli aktüatörlerle otomasyon esnekliği.
Kelebek Vanalar Hangi Sektörlerde Kullanılır?
Pnoterm kelebek vanalar, geniş kullanım esnekliği sayesinde birçok farklı endüstriyel alanda güvenle tercih edilmektedir.
Su Arıtma ve Atık Yönetimi
Ham su, arıtılmış su ve atık su hatlarında akış kontrolü ve izolasyonunda yaygın kullanılır.
Isıtma, Havalandırma ve Klima (HVAC)
Büyük boru sistemlerinde suyun veya havanın yönlendirilmesi için idealdir.
Kimya ve Petrokimya
Agresif olmayan kimyasalların, endüstriyel suyun ve yanıcı olmayan gazların kontrolünde.
Enerji Santralleri
Soğutma suyu, kondensat ve genel hizmet hatlarında ekonomik çözümler sunar.
Gıda ve Tarım
Tahıl, tohum veya toz gibi kuru maddelerin nakliyesinde ve endüstriyel su hatlarında.
Denizcilik ve Gemi Sanayi
Balast suyu, soğutma suyu ve sintine sistemlerinde hafif ve kompakt yapısıyla tercih edilir.
